Gioăng xốp mặt bích ống gió | Quy cách làm kín

Gioăng xốp mặt bích ống gió nằm trên đường tiếp xúc giữa hai mặt ghép. Chọn đúng không chỉ là tìm một dải có bề rộng và độ dày gần giống mẫu cũ: đường ron phải phù hợp hình học mặt bích, vị trí lỗ bắt, góc và điểm nối. Nếu mặt ghép cong hoặc lắp không đều, đổi sang ron dày hơn chưa chắc khắc phục rò rỉ. HKN cung cấp một số mặt hàng sẵn, đồng thời nhận cắt, gia công theo yêu cầu và bán lẻ; quy cách được xác nhận theo bản vẽ và đơn hàng.

Khách có thể gửi ảnh mặt bích, bản vẽ đường đặt ron, kích thước và số bộ qua Zalo 0919 345 066. Bài này tập trung vào hình dạng mối ghép, không dùng ảnh cuộn ron để khẳng định một bộ gioăng đã lắp sẵn.

Đọc đúng phần nào trên bản vẽ mặt bích?

Trước tiên xác định đường ron dự kiến chạy trên mặt tiếp xúc nào. Bản vẽ cần thể hiện kích thước ngoài của mặt bích, bề rộng phần có thể đặt gioăng, vị trí lỗ bu lông, hình dạng góc và vị trí nối ống. Kích thước lòng ống không thể tự thay thế kích thước đường đặt ron: mặt bích có phần gờ, lỗ hoặc mép không được che có thể làm đường ron khác hẳn chu vi lòng ống. Nếu có bản vẽ lắp, hãy gửi cả hình cắt để nhìn được khe giữa hai mặt khi ghép.

Trên công trình có nhiều kiểu mặt bích, nên đặt mã A, B, C cho từng kiểu và lập bảng kích thước riêng. Nếu chỉ gửi tổng số mét ron, người gia công không biết đoạn nào phải cắt, góc nào cần xử lý hoặc chỗ nào có lỗ. Với mặt bích vuông hoặc chữ nhật, cần số đo các cạnh tại chính đường đặt ron. Với hình dạng khác, bản vẽ có tỷ lệ và tọa độ lỗ quan trọng hơn ảnh chụp nghiêng.

Dạng dải và dạng khung khác nhau ở đâu?

Dạng dải được cấp theo chiều dài và lắp theo đường mặt bích tại hiện trường. Dạng khung được cắt hoặc gia công theo hình dạng xác định trước. Không thể nói dạng khung luôn kín hơn hoặc có sẵn cho mọi mặt bích; kết quả phụ thuộc vật liệu, cách nối, dung sai của khung và độ chính xác mặt bích. Ngược lại, dải cuộn có thể thuận tiện cho nhiều kích thước nhưng cần kiểm soát góc và điểm nối khi lắp. Hoàng Khải Nguyên nhận cắt theo yêu cầu, song khả năng làm từng hình dạng sẽ được kiểm tra từ bản vẽ.

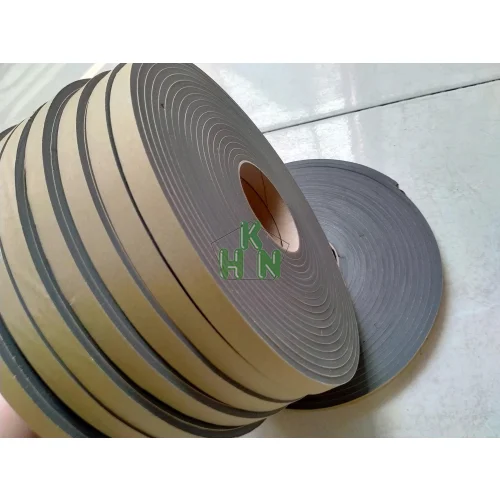

Ảnh đại diện của bài là những cuộn vật tư dạng dải, không phải ảnh khung đã gia công. Nếu yêu cầu khung, hãy gửi bản vẽ cụ thể để xác định phương pháp cắt và vật liệu phù hợp.

Xử lý đường ron ở góc và điểm nối

Góc và hai đầu dải là nơi đường làm kín có thể mất tính liên tục nếu phương án cắt không được thống nhất. Trước khi lắp, cần chỉ rõ góc nào uốn được theo mẫu ron, góc nào phải cắt, vị trí hai đầu gặp nhau và cách kiểm tra sau ghép. Không có quy tắc “luôn nối chồng”, “luôn cắt vát” hay “luôn dùng keo phụ” áp dụng cho mọi tiết diện và mọi mặt bích. Phương án phải dựa vào vật liệu, cấu tạo dải và thiết kế hệ thống.

Đối với dải có giấy lót, ảnh chỉ cho thấy cấu tạo bề ngoài của một cuộn. Không thể từ ảnh suy ra lớp keo sẽ giữ được ron ở góc cụ thể hoặc thay thế cách xử lý đầu nối. Nếu cần dạng có keo, phải xác nhận nền dán và hướng dẫn của mẫu keo. Khi chốt bản vẽ, nên đánh dấu vị trí đầu nối dự kiến để đội lắp kiểm tra được bằng mắt sau khi ghép thử.

Kiểm tra mặt ghép trước khi chọn vật liệu

Quan sát độ phẳng, vết cong, chỗ móp, gờ hàn và tình trạng lớp phủ của hai mặt bích. Đo khe ở nhiều vị trí nếu có thể làm an toàn theo quy trình công trường. Nếu một góc hở lớn còn góc đối diện sát, vấn đề có thể nằm ở mặt ghép hoặc trình tự siết, không chỉ ở ron. Chọn dải dày hơn theo cảm tính có thể khiến phần sát bị ép quá mức trong khi góc hở vẫn chưa đạt yêu cầu. Mặt ghép cần được xử lý và nghiệm thu theo thiết kế; gioăng là một phần của cụm lắp, không phải cách sửa mọi sai lệch cơ khí.

Vật liệu và độ dày là hai quyết định riêng

Chọn EPDM xốp, EVA hoặc vật liệu khác phải dựa trên môi trường và hồ sơ kỹ thuật; chọn chiều dày phải dựa trên khe và dữ liệu nén của chính mẫu ấy. Không nên chuyển độ dày từ một vật liệu sang vật liệu khác rồi xem chúng tương đương. Nếu hồ sơ đang xét gioăng ống gió EVA, cần đối chiếu vật liệu đó theo cùng vị trí ghép trước khi đổi sang xốp cao su. Bài ron cao su ống gió giúp nhận diện nhóm sản phẩm rộng hơn; bản vẽ mặt bích vẫn là căn cứ để đặt dải hoặc khung cụ thể.

Nếu hệ thống yêu cầu chống cháy, chịu nhiệt hoặc mức độ kín định lượng, phải yêu cầu chứng từ của đúng mẫu được báo và quy trình nghiệm thu của công trình. Không suy những thông số này từ tên sản phẩm hoặc hình ảnh cuộn.

Hồ sơ nên gửi khi đặt cắt hoặc chọn mẫu

HKN nhận cắt theo yêu cầu và bán lẻ, nhưng không tự đặt một mức đặt tối thiểu, giá cố định hoặc thời gian giao chung cho mọi khung. Sau khi xem bản vẽ và số lượng, HKN xác nhận cách làm, vật liệu và điều kiện cung ứng. Có thể xem danh mục gioăng cao su xốp để so các dạng vật tư liên quan.

Câu hỏi thường gặp

Có thể dùng một dải ron cho mọi mặt bích ống gió không?

Không nên giả định như vậy. Kích thước mặt tiếp xúc, góc, khe, môi trường và phương án đầu nối có thể khác. Cần đối chiếu từng kiểu mặt bích với mẫu ron cụ thể.

Cần gửi kích thước lòng ống hay kích thước mặt bích?

Nên gửi bản vẽ cả hai, đặc biệt là kích thước đường đặt ron, bề rộng mặt bích và vị trí lỗ. Kích thước lòng ống một mình chưa đủ để cắt ron đúng vị trí.

Mặt bích không phẳng có giải quyết bằng tăng độ dày ron?

Không tự kết luận. Cần đánh giá nguyên nhân lệch, khe ở nhiều vị trí và dữ liệu nén của mẫu. Mặt bích có thể phải được sửa theo quy trình trước khi chọn ron.

Gửi bản vẽ và ảnh mặt ghép qua Zalo 0919 345 066. HKN sẽ đối chiếu dạng dải hoặc khung và phản hồi phương án cắt phù hợp từng quy cách.
